Отводы сварные секторные ОСТ 34-10-752-97


Секторные сварные отводы изготавливаются в соответствие с документами:

  • ОСТ34-10752-97-применяются для среды вода/пар
  • ОСТ36-21-77- применяются для нефтепроводов
  • ТС-583-000

Назначение отводов

Отводы сварные применяются для монтажа технологических трубопроводов ТЭС и нефтепроводов

Варианты исполнения отводов:

  • R от 150 до 900
  • Ру 16 Мпа, 25 МПа
  • Ду от 500 до 1000 мм
  • Материалы: сталь 20, сталь 09Г2С, 17ГС

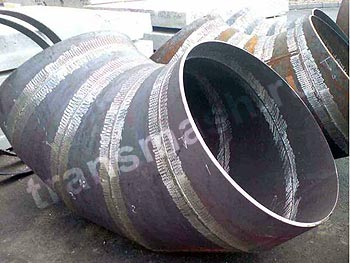

Отводы сварные секторные ОСТ 34-10-752-97.

Настоящий стандарт распространяется на отводы сварные секторные из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Допускается применение отводов (колен) сварных секторных по настоящему стандарту для изготовления трубопроводов по СниП 3.05..05-84.

Технические характеристики сварных отводов:

Для трубопроводов тепловых сетей допускается применение отводов (колен) сварных секторных на рабочее давление до 2,5 Мпа (25,0 кгс/см2), при рабочей температуре до 3500С.

Материалы изготовления отводов:

  1. листовая сталь на Рраб. 1,6 МПа и Траб. от - 200С до + 2000С, марки Ст3Гпс4, Ст3сп5 категории 2-5 по ГОСТ 380, на Траб от - 200С до + 3000С, марки 20 по ГОСТ 1050;
  2. листовая сталь на Рраб. 2,5 МПа и Траб. от - 200С до + 3500С, марки 20К по ГОСТ 5520, на Траб от - 400С до + 3500С, сталь 17ГС, 17Г1С по ГОСТ 19281, на Траб от - 400С до + 4250С, сталь 16ГС по ГОСТ 19281, на Траб от -600С до + 4250С, сталь 09Г2С, 10Г2С1 по ГОСТ 19281.
  3. трубы бесшовные на Рраб.<2,2 МПа и Траб. 4250С по ГОСТ 8733 , 8731 гр.В (сталь 10Г2 по ГОСТ 4543); по ТУ 14-3-190-82 (сталь 10, 20 по ГОСТ 1050);
  4. трубы бесшовные на Рраб.<2,2 МПа и Траб.< минус 300С по ТУ 14-3-1128-82 (сталь 09Г2С по ГОСТ 19281);
  5. трубы электросварные на Рраб. 2,5 МПа и Траб. 3500С по ГОСТ 20295 тип3 (сталь 17ГС, 17Г1С по ГОСТ 19281); по ТУ 14-3-1698-90 (сталь 17Г1С-у по ТУ 14-3-1698-90)

Характеристики отводов (колена) секторных сварных 900

Обозначение Условное давление Ру, Размеры, мм Масса, кг
изделия МПа (кгс/см2) R S
426х10 2.5 (25) 640 10 118.4
530х8 2.5 (25) 800 8 134.0
530х11 2.5 (25) 530 11 138.5
630х12 2.5 (25) 950 12 283.3
630х12 2.5 (25) 630 12 209.4
720х9 2.5 (25) 1080 9 276.4
720х11 2.5 (25) 720 11 247.6
820х11 2.5 (25) 1230 11 438.8
820х11 2.5 (25) 820 14 317.7
1020х14 2.5 (25) 1530 14 862.5
1020х14 2.5 (25) 1020 14 579.0
1220х14 2.5 (25) 1830 14 1 233.7
530х8 1.6 (16) 530 8 100.7
630х10 1.6 (16) 950 10 236.7
720х9 1.6 (16) 720 9 202.8
820х9 1.6 (16) 1230 9 358.5
1020х10 1.6 (16) 1530 10 616.3
1220х11 1.6 (16) 1830 11 969.4
1420х14 1.6 (16) 2130 14 1 671.3
1620х14 1.6 (16) 2430 14 2 206.2

Отводы сварные секторные ОСТ 36-21-77

Технические характеристики

  • Условное давление, PN (Ру), МПа <= 2,5
  • Наружный диаметр, D, мм 530-1420
  • Температура, t0C От минус 300С до плюс 3500
  • Угол, гр. 30, 45, 60, 90
  • Радиус гиба, R 1,5 Ду
  • Материал 20, 12ГС, 09Г2С

Отводы сварные секторные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются "Правила" Госгортехнадзора на предприятиях химической и нефтехимической промышленности.

Пример условного обозначения отвода под углом 900 С с наружным диаметром 530 мм, толщиной стенки 10 мм из ст.ВСт3СП: Отвод ОСС 900 530х10 ст.ВСт3СП ОСТ 36-21-77.
Dу, мм D, мм S, мм R, мм Pу, МПа (кгс/см2), не более для сред Масса, кг при угле поворота, гр
не агрес-сивных средне-агрес-сивных 90 60 45 30
500 530 7 750 1,6 (16) 1,0 (10) 109,1 72,7 56 36,2
8 2,5 (25) - 124,4 83,8 63,8 41,2
10 - 1,6 (16) 154,7 102,9 79,3 51,2
12 - 2,5 (25) 184,7 122,9 94,6 61
600 630 7 900 1,6 (16) 1,0 (10) 155,9 103,9 80,1 51,8
10 2,5 (25) 1,6 (16) 220,9 147,4 113,6 73,3
12 - 2,5 (25) 265,2 176 135,6 87,5
800 820 8 1200 1,6 (16) 1,0 (10) 309,3 206 159 102,8
10 - 1,6 (16) 385,5 256,7 198 127,9
12 2,5 (25) - 461,1 306,9 236,8 152,8
14 - 2,5 (25) 535,9 356,5 275,2 177,5
1000 1020 8 1500 1,0 (10) 0,63 (6,3) 541,9 321 247,8 160,1
10 1,6 (16) 1,0 (10) 600,8 400,2 308,8 199,5
12 - 1,6 (16) 719,1 478,8 369,4 238,6
15 2,5 (25) - 895,5 596,1 459,8 296,7
1200 1220 9 1800 1,0 (10) 0,63 (6,3) 778 518,3 400,2 258,6
12 1,6 (16) 1,0 (10) 1037,20 690,8 531,6 343,4
15 - 1,6 (16) 1288,70 858 662,1 427,3
1400 1420 10 2100 1,0 (10) 0,63 (6,3) 1174,20 782,2 603,9 390,3
14 1,6 (16) 1,0 (10) 1637,90 1090,80 841,9 543,7
