Осветлители ТУ 34-10-10544


 Назначение и область применения.

Осветлители предназначены для осветления воды в системе водоочистки ТЭС.

Краткая техническая характеристика.

Осветлители изготавливаются по рабочим чертежам (по типу ВТИ-100И, ВТИ-160И, ВТИ-250И, ВТИ 350И, ВТИ 400И, ВТИ 630И).
Вертикальные, цилиндрические,работающие без избыточного давления.
Поставляются отдельными транспортабельными блоками.Монтируются на объекте

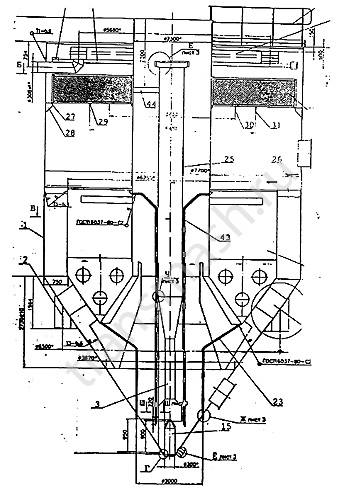

Чертеж-схема. Осветлитель

Осветлитель воды типа СКБ ВТИ

Осветлитель является аппаратом, в котором одновременно протекают химические реакции, связанные с вводом реагентов, а также физические процессы формирования шлама в объеме воды осветлителя фильтрование обрабатываемой воды  через шлаковый фильтр. Гидравлические процессы в осветлителе включают:

  • поддержание во взвешенном состоянии твердых частиц, образующих шлаковый фильтр, восходящим потоком воды
  • удаление этих избытка частиц из зоны шлакового фильтра в шламоуплотнитель
  • режимы движения воды в различных зонах по высоте осветлителя

Осветлители используются в процессах осаждения при обработке воды коагулянтами, известью, содой, магнезитом

Характеристика стандартного ряда осветлителей типа ВТИ-И приведена в таблице:

Показатель Типы осветлителей и их шифры
63-И 100-И 160-И 250-И 400-И 630-И 1000-И
Вид обработки воды Известкование, содоизвесткование. Коагуляция - известкование или содоизвесткование
Диаметр, м 4,25 5,5 7 9 11 14 18
Площадь сечения зоны осветления, м2 11,3 19,5 31 53 80 135 225
Объем общий, м3 76 133 236 413 650   1240   2127
Высота общая, м   8,0  8,45 9,65  10,7  11,9  14,6  16,5
Производительность, м3 63  100  160  250  400  630  1000
Скорость подъема в зоне зашламления, м/ч 5,65  5,45  5,21  5,0  5,15  5,17  4,8
Скорость подъема в зоне осветления, м/ч 4,52  4,35  4,18  4,0  4,12  4,1  3,9
Высота зоны осветления, м 1,9  1,9  1,95  2,1  2,2  2,3  2,5
Время пребывания воды в осветлителе, ч 1,2  1,33  1,47  1,65  1,63  1,97  2,13
Масса металла, т 8,0  13,55  19,35  32,5  55,0  88,7  147,0
Нагрузочная масса, т 84  170  280  480  705  1400  2350
