Клапаны пылегазовоздухопроводов (клапаны ПГВУ) круглого и прямоугольного сечения


Назначение:

Клапаны пылегазовоздухопроводов (клапана ПГВУ) круглые и прямоугольные предназначены
для регулирования и отключения пылегазовоздухопроводов котельных
установок тепловых электростанций с температурой среды не выше 400°С при давлении в коробе до 0,004 МПа.

Техническая информация:

Исполнение клапана: левое или правое.
Корпус и заслонка клапана: стальные сварные или чугунные
Рабочее давление среды: не более 0,004 МПа
Температура среды: 10°С - 400°С
При закрытом положении клапана пропуск рабочей среды при Р=0,03кгс/см2 :

  • не более 3% для сечения клапана до 1 кв.м,
  • не более 4% для сечения клапана свыше 1 кв.м.

Изготавливаются по документам:

  • Клапан ПГВУ плотный круглый : Ду100-1400 ПГВУ 291-80 и ПГВУ 292-80
  • Клапан ПГВУ плотный прямоугольный - ПГВУ 295-80, ПГВУ 296-80, ПГВУ 297-80, ПГВУ 298-80, ПГВУ 299-80.

одно-,двух-,трех-,четырех-,пятиосные.

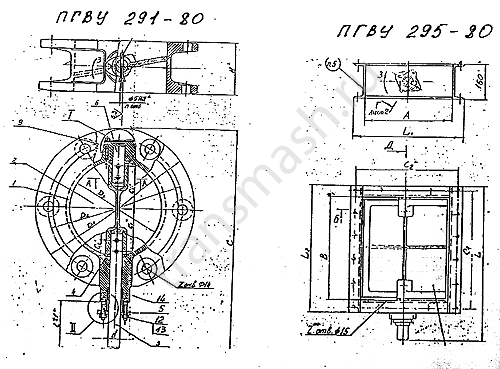

Чертеж-схема. Клапан ПГВУ круглый и прямоугольный

Номенклатура клапанов газоплотных ПГВУ 291-80,ПГВУ 292-80

Ду

Обозначение

Вес, кг

100

01 (02) ПГВУ 291-80

10

150

03 (04) ПГВУ 291-80

13

200

05 (06) ПГВУ 291-80

22

250

07 (08) ПГВУ 291-80

25

300

01 (02) ПГВУ 292-80

67

350

05 (06) ПГВУ 292-80

58

400

07 (08) ПГВУ 292-80

85

450

09 (10) ПГВУ 292-80

95

500

11 (12) ПГВУ 292-80

104

600

13 (14) ПГВУ 292-80

160

700

15 (16) ПГВУ 292-80

257

800

17 (18) ПГВУ 292-80

276

900

19 (20) ПГВУ 292-80

322

1000

21 (22) ПГВУ 292-80

350

1100

23 (24) ПГВУ 292-80

370

1200

25 (26) ПГВУ 292-80

457

1300

27 (28) ПГВУ 292-80

600

1400

29 (30) ПГВУ 292-80

800
