Клапаны взрывные предохранительные
Назначение и область применения
Клапаны взрывные (предохранительные) производства "Трансмаш" предназначены для предотвращения разрушения энергетических установок в случае взрыва горючих газов,угольной пыли и др. Представляет собой отверстие (окно) во взрывоопасных элементах
энергетических установок,закрытое мембраной, створками или материалами (асбестовое полотно и др.), легко разрушающимися во время взрыва.
Взрывной клапан, соединенный с отводом для газов, предохраняет персонал от ожогов.
Взрывными клапанами оборудуются топочные камеры, газоходы паровых котлов и печей, система пылеприготовления и др. установки.
Краткая техническая характеристика
Диаметр условного прохода от 150 до 1500 мм. изготавливаются с комплектом рабочей документации ПГВУ 091-80, ПГВУ 092-80, ОСТ 108.812.03-82
Клапан предохранительный взрывозащитный горизонтальный
ОСТ 108.812.03-82, ПГВУ 091-80
|
150-1 |
ОСТ 108.812.03-82 |
13 |
|
200-1 |
ОСТ 108.812.03-82 |
16 |
|
250-1 |
ОСТ 108.812.03-82 |
22 |
|
300-1 |
ОСТ 108.812.03-82 |
28 |
|
350-1 |
ОСТ 108.812.03-82 |
33 |
|
400-I |
01 ПГВУ 091-80 / ОСТ 108.812.03-82 |
43 |
|
450-I |
02 ПГВУ 091-80 / ОСТ 108.812.03-82 |
49 |
|
500-I |
03 ПГВУ 091-80 / ОСТ 108.812.03-82 |
56 |
|
600-I |
04 ПГВУ 091-80 |
59 |
|
700-I |
05 ПГВУ 091-80 |
62 |
|
800-I |
06 ПГВУ 091-80 |
65 |
|
900-I |
07 ПГВУ 091-80 |
79 |
|
1000-I |
08 ПГВУ 091-80 |
88 |
|
1100-I |
09 ПГВУ 091-80 |
97 |
|
1200-I |
10 ПГВУ 091-80 |
105 |
|
1500-I |
11 ПГВУ 091-80 |
140 |
|
Чертеж-схема. Клапан взрывной предохранительный
Клапан взрывной (предохранительный)
Ду600 ПГВУ 091-81
|

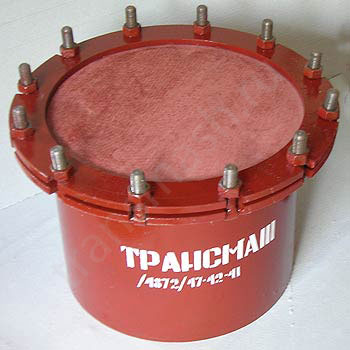

Клапан взрывной (предохранительный)
Ду300 ОСТ 108.812.03-82
|
|
