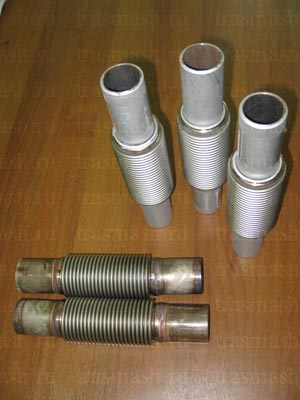

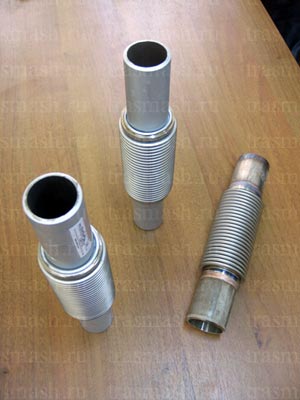

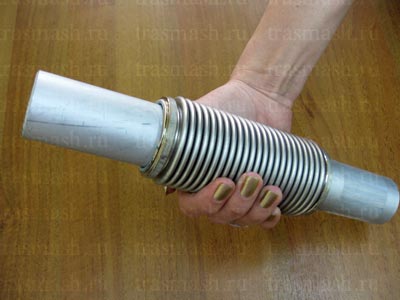

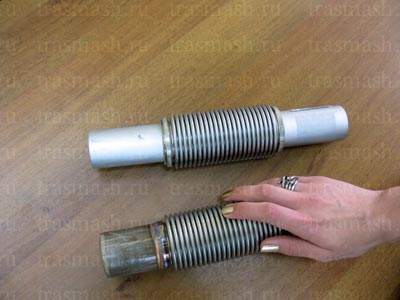

Сильфонные компенсаторы осевые для высотных зданий марки СТЭ


Сильфонные компенсаторы изготавливаются по ТУ 3695-001-49149890-2003 и сертифицированы в Московской системе добровольной сертификации в строительстве (сертификат соответствия № RU MCC 169.629.3.ПР.11681).

В России система отопления и водоснабжения многоэтажных жилых домов организована как система централизованного теплоснабжения.

В современных технологиях, при проектировании и монтаже тепловых сетей и сетей горячего водоснабжения в высотных домах, необходимо устанавливать устройства для компенсации теплового расширения труб. Это предотвращает аварии и продлевает срок службы трубопроводных систем.

До недавнего времени в качестве такого устройства использовались согнутые из труб П-образные компенсаторы - конструкция достаточно дорогостоящая. Наша компания предлагает более экономичный и ресурсоемкий способ компенсации - сильфонный компенсатор.

При температуре 80ºС одного сильфонного компенсатора будет достаточно для компенсации тепловых расширений в 35-ти метровой трубе, а это соответствует 12 этажному дому.

Преимущества сильфонного компенсатора перед традиционными:

  • Малые геометрические размеры;
  • Возможность установки в труднодоступных местах, где невозможно применение традиционных компенсаторов;
  • Малая жесткость при сжатии, что уменьшает нагрузку на концевые опоры;
  • Малое гидравлическое сопротивление.
Номер Обозначение Номинальный диаметр Номинальное давление Рабочая тем-ра Осевая компенсирующай способность(+растяжение/-сжатие) Рабочая среда размеры
DN.мм PN.МПа(кгс/см²) ºС ג, мм D,мм d,мм s,мм L,мм
Исполнение І (с внутренним экраном, без наружного кожуха), 1000 рабочих циклов
СТЭ193 КО-15-16-26-І   15



1,6(16)




150
26(+6/-20) / 26(+13/-13)



Пар, вода
48 22 3 276
СТЭ193-01 КО-16-15-40-І 40(+10/-30) / 40(+20/-20) 280
СТЭ576-01 КО-20-16-26-І 20 26(+6/-20) / 26(+13/-13) 38 27 3,2 188
СТЭ576 КО-20-16-40- І 40(+10/-30) / 40(+20/-20) 225
СТЭ195 КО-25-16-40- І 25 40(+10/-30) / 40(+20/-20) 48 34 3 317
СТЭ197 КО-32-16-40- І 32 40(+10/-30) / 40(+20/-20) 61 42 3,5 297
СТЭ218 КО-40-16-40- І 40 40(+10/-30) / 40(+20/-20) 65 48 3 255
СТЭ247 КО-50-16-40- І 50 40(+10/-30) / 40(+20/-20) 75 57 4 310
СТЭ249 КО-65-16-40- І 65 40(+10/-30) / 40(+20/-20) 95 76 4 286
СТЭ248 КО-80-16-40- І 80 40(+10/-30) / 40(+20/-20) 125 89 5 329

Исполнение ІІ (без внутреннего экрана, с наружным кожухом) . 1000 рабочих циклов
СТЭ584 КО-15-16-40-ІІ 15
1,6(16)

150
40(+10/-30) / 40(+20/-20)
Пар, вода
48 22 3 242
СТЭ585 КО-20-16-40-ІІ 20 40(+10/-30) / 40(+20/-20) 48 27 3,2 242
СТЭ586 КО-25-16-40-ІІ 25 40(+10/-30) / 40(+20/-20) 56 34 3 256
СТЭ587 КО-32-16-40-ІІ 32 40(+10/-30) / 40(+20/-20) 70 42 3,5 247
Исполнение ІІ (с внутренним экраном, наружным кожухом), 1000 рабочих циклов
СТЭ427 КО-40-16-40-ІІ 40
1,6(16)

150
40(+10/-30) / 40(+20/-20)
Пар, вода
72 48 3 281
СТЭ247-01 КО-50-16-40- ІІ 50 40(+10/-30) / 40(+20/-20)       310
СТЭ249-01 КО-65-16-40- ІІ 65 40(+10/-30) / 40(+20/-20) 107 76 4 286
СТЭ248-01 КО-80-16-40- ІІ 80 40(+10/-30) / 40(+20/-20) 132 89 5 329


Наименование продукции: Сильфонные компенсаторы осевые для высотных зданий марки СТЭ
Назначение: компенсация температурных изменений трубопроводов малых диаметров.
Характеристика: Одно- и двухсекционные Dу=15, 20, 25, 32, 40 мм.
