Компенсаторы сальниковые односторонние и двухсторонние по альбому серии 4.903-10 чертеж Т1.00.00.000 и серии 5-903-13 чертеж ТС N 579.00.000
Назначение и область применения
Компенсаторы сальниковые предназначены для компенсации термических деформаций трубопроводов тепловых сетей.
Сальниковые компенсаторы разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб<2,5 МПа (25кгс/см2) при температуре воды до 200 0С и при температуре пара до 300 0С, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду100 до 1400 мм, а двухсторонние сальниковые компенсаторы от Ду100 до 800 мм.
Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 200 до 500 мм.
Краткая техническая характеристика
Изготавливаются по альбомам серии 5-903-13 вып.4 1988 г.; 4-903-10 вып.7 1972 г.;
Т1 – 00.00.000;
ТС – 579.00.000;
ТС – 580.00.000
Ду100 … 1400 мм, Ру=1,6; 2,5 МПа

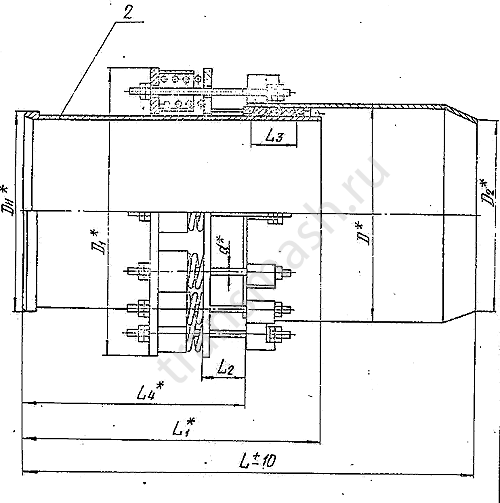

Чертеж-схема. Компенсатор сальниковый
Компенсаторы сальниковые одно- и двухсекционные
серии 5-903-13 и серии 4-903-10
Односторонние компенсаторы Ру16, Ру25
Компенсирующая способность 300 мм и 500 мм
Компенсатор сальниковый Ду400
Компенсатор сальниковый Ду500
Компенсатор сальниковый Ду600
Компенсатор сальниковый Ду700
Компенсатор сальниковый Ду800
Компенсатор сальниковый Ду900
Компенсатор сальниковый Ду1000
Компенсатор сальниковый Ду1200
Односторонние компенсаторы Ру16, Ру25
Компенсирующая способность 200 мм и 400 мм
Компенсатор сальниковый Ду100
Компенсатор сальниковый Ду125
Компенсатор сальниковый Ду150
Компенсатор сальниковый Ду200
Компенсатор сальниковый Ду250
Компенсатор сальниковый Ду300
Компенсатор сальниковый Ду350
Двухсторонние компенсаторы Ру16, Ру25
Компенсирующая способность 200 мм и 400 мм
Компенсатор сальниковый Ду250
Компенсатор сальниковый Ду300
Компенсатор сальниковый Ду400
Компенсатор сальниковый Ду500
Компенсатор сальниковый Ду600
Компенсатор сальниковый Ду700
|
